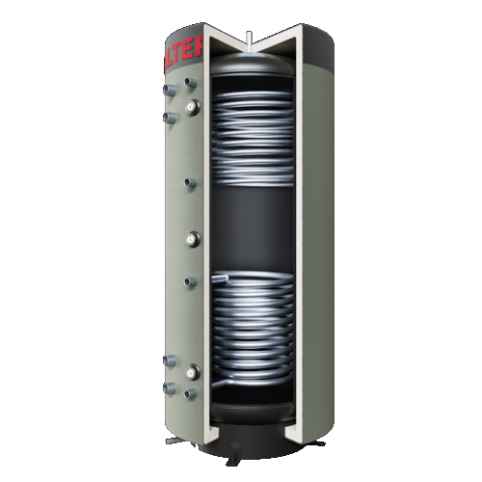

Круглий теплоакумулятор з теплообмінниками ТА1в. 1000

Характеристики

Варіант виконання

ТА1в. 1000

Об’єм бака, л

990

Висота H, мм

2055

Діаметр ød, мм

700

Діаметр øD, мм

850

Діаметр øD 1, мм

1000

Патрубок H

для підключення групи безпеки, 1’’

Приєднувальний розмір h 1, мм

70, ¾’’

Приєднувальний розмір h 2, мм

1290, 1’’

Приєднувальний розмір h 3, мм

1740, 1’’

Приєднувальний розмір h 4, мм

340, 1 ½’’

Приєднувальний розмір h 5, мм

1740, 1 ½’’

Приєднувальний розмір h 6, мм

470, 1 ½’’

Приєднувальний розмір h 7, мм

1610, 1 ½’’

Призначення патрубка h 1

злив теплоносія

Призначення патрубків h 2 і h 3

підключення верхнього теплообмінника

Призначення патрубків h 4–h 7

підключення подавальних і зворотних магістралей

Маса без води, кг

196

Розташування теплообмінника

верхнє

Матеріал теплообмінника

нержавіюча сталь

Площа теплообмінника, м²

1,5

Матеріал бака

сталь

Товщина металу, мм

до 5

Товщина теплоізоляції, мм

50

Матеріал чохла

водовідштовхувальна тканина Кордура

Варіанти розміщення патрубків входу та виходу теплоносія

0°, 90°, 180°
